發(fā)電機組維修：發(fā)動(dòng)機氣門(mén)

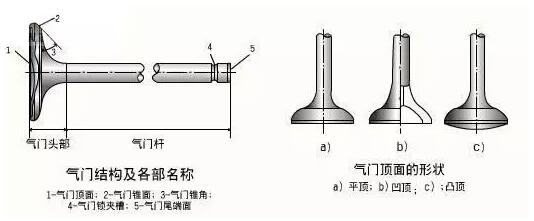

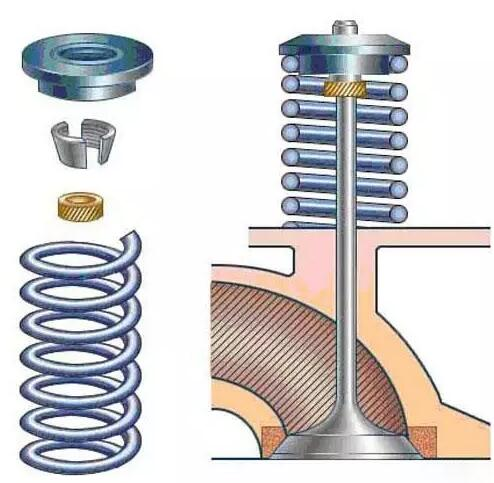

無(wú)論進(jìn)氣門(mén)還是排氣門(mén)，要確保在苛刻的條件下能穩定工作，要求氣門(mén)有足夠的強度、耐磨性和受熱不變形；要求氣門(mén)質(zhì)量要輕且耐熱性好。氣門(mén)與氣門(mén)座圈緊密接觸部位是氣門(mén)錐面，應有較高的密封性和耐磨性，可以在錐面部分焊接耐磨、耐熱硬質(zhì)合金。

 氣門(mén)損傷的形式及原因

 氣門(mén)損傷的形式主要有磨損、彎曲和歪斜。其原因有：

 ①氣門(mén)和氣門(mén)座圈受高溫、高壓氣體的沖擊和承受工作過(guò)程中的機械負荷，容易燒蝕和磨損。氣門(mén)與氣門(mén)座圈的工作斜面，由于氣門(mén)不停地開(kāi)啟和關(guān)閉，相互撞擊、敲打，承受反復的沖擊負荷，引起工作斜面的磨損、起槽、斑點(diǎn)和凹陷。

②氣門(mén)桿部在氣門(mén)導管內運動(dòng)時(shí)不斷摩擦，潤滑條件又差，加上竄進(jìn)的灰塵磨料，使兩者均受到磨損。

③氣門(mén)導管內進(jìn)人積炭結膠，加速氣門(mén)桿與導管間的磨損。

④氣門(mén)桿尾端與搖臂之間相互撞擊，使兩者都受到磨損。

⑤氣門(mén)頂部受氣缸內氣體壓力、氣門(mén)桿尾端受凸輪通過(guò)挺柱的撞擊，造成氣門(mén)桿的彎曲。

⑥氣門(mén)頂與活塞碰撞而使氣門(mén)桿彎曲。

 ⑦氣門(mén)桿尾端面搖臂間的間隙過(guò)小，受熱膨脹后，頂住氣門(mén)桿尾端而使其彎曲和端面不平。

⑧氣門(mén)或氣門(mén)座圈工作面與氣門(mén)桿不同心，氣門(mén)座與氣門(mén)導管不同心而使氣門(mén)桿彎曲。

⑨氣門(mén)桿與氣門(mén)導管受磨損后，使配合間隙增大，氣門(mén)桿在管內晃動(dòng)使氣門(mén)歪斜，引起氣門(mén)頭部的偏磨。

⑩氣門(mén)桿彎曲后，形成氣門(mén)頂部的歪斜和偏置。

氣門(mén)桿彎曲變形的檢測方法

 1、用百分表檢測把氣門(mén)桿支承在兩個(gè)相距為l00mm的V形架上，將一百分表測頭抵觸在氣門(mén)桿中部，另一百分表測頭抵觸在氣門(mén)頭部，轉動(dòng)氣門(mén)一周，即可測量出氣門(mén)桿的直線(xiàn)度和氣門(mén)頭部的徑向圓跳動(dòng)。

2、用刀口平尺和塞尺檢測取一個(gè)刀口平尺，將被檢氣門(mén)的桿部放在刀口平尺上，在輕輕轉動(dòng)氣門(mén)的同時(shí)，用塞尺測量氣門(mén)桿部與刀口平尺之間的間隙，這一間隙的大小即為氣門(mén)桿的直線(xiàn)度。

3、用平板檢測將氣門(mén)桿放在平板邊緣上進(jìn)行滾動(dòng)，用塞尺測量桿部與平板間的間隙，即為氣門(mén)桿的直線(xiàn)度。

氣門(mén)桿如彎曲變形超過(guò)規定應更換，必要時(shí)可用液壓和敲擊法校正。

怎樣修整氣門(mén)桿

氣門(mén)桿嚴重磨損，壓凹、拉細和嚴重彎曲的氣門(mén)，一般不再重新使用。

②氣門(mén)桿彎曲度超過(guò)0.03mm，氣門(mén)頂歪斜超過(guò)0.02mm，可用壓力機予以校正并修整，然后用百分表再次檢查，直至符合規定為止。

③氣門(mén)桿磨損后，其圓度和圓柱度偏差超過(guò)0.03mm，而直徑減小超過(guò)允許尺寸時(shí)，應按修理尺寸進(jìn)行磨削，或用鍍鉻、鍍鐵的方法將氣門(mén)桿修復到標準尺寸或修理尺寸。

④氣門(mén)桿長(cháng)度必須符合標準。氣門(mén)桿尾端面有磨損，應按其被磨損的桿端面予以磨削，桿端更大磨損量一般為0.50mm，以便獲得光滑平整的平面。
